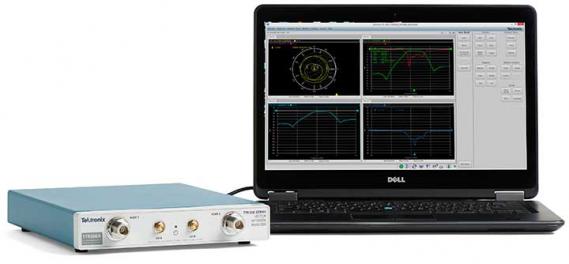

TTR500系列矢量网络分析仪(VNA)_泰克代理商
矢量网络分析仪 (VNA) 是一种电气测试仪器，它使用已知的连续波 (CW) 信号来测量射频 (RF) 和微波器件、系统和子系统在设计和制造应用中的幅度和相位响应。它是帮助制造无线设备的重要测试工具。
泰克 TTR500 系列双端口双路径矢量网络分析仪让射频设计和验证工程师、教育专业人员和制造组织能够通过减少原型迭代和准确可靠地进行日常测量来缩短产品上市时间。
底价范围
US $10,300 - US $13,700购买/报价
频率范围
高 6 GHz
动态范围
>122 dB
轨迹噪声
<0.008 dBrms
输出功率
-50 至 +7 dBm
Thumbnail
VNA 允许您以其他测试仪器不支持的方式测量诸如反射系数、阻抗、导纳、回波损耗、插入 损耗、增益、隔离等复量。
传统的测试设备（如功率计、频谱分析仪和示波器）通常只有接收器用于测量被测器件 (DUT) 发射或创建的信号。而 VNA 则不同，它同时具有一个信号源和一组接收器，用于确定由 DUT 引起的激励变化。基于激励的测试方法允许 VNA 测量非常小的反射和激励的变化，使您能够在真实环境和测试条件下准确检定任何射频器件。
矢量网络分析仪适用于哪些对象？
Thumbnail
射频设计和验证工程师使用 VNA 来验证其设计模拟。
制造工程师根据一套特定的规范来组装和测试射频器件和设备。矢量网络分析仪用于快速准确地验证射频器件和设备的性能。
教育专业人员使用标准工业测试仪器培训下一代工程师。
VNA 应用示例：
天线匹配和调节
滤波器测量
放大器测量
射频 (RF) 电缆和连接器测量
75 欧姆特性阻抗
自动化生产测试
独特创新，降低成本并减小尺寸
Thumbnail
TTR500 系列矢量网络分析仪将六个 RF 接收器和两个射频信号源紧密集成到一个专有 ASIC 中。 凭借创新型架构和技术，TTR500 系列矢量网络分析仪具有可媲美台式矢量网络分析仪的性能水平，但成本即降低了 40%，而且其尺寸和重量仅为同等性能设备的七分之一。
性能、尺寸、可靠性、经济性： 四者兼得。 白皮书。
竞争产品比较视频
特点
频率范围：100 kHz - 6 GHz
动态范围：大于 110 dB
轨迹噪声：小于 0.012 dBrms
输出功率：-50 - +7 dBm
两个端口上都可以访问内置偏移器，可偏置有源器件
担心存在学习曲线？根本不存在这个问题！
Thumbnail
该产品的使用非常简单。 我们采用行业标准接口，您很快便可上手，进而将更多时间用于测试设计。 VectorVu-PC 软件采用具有行业惯用的界面，以便您通过任何 Windows PC 或笔记本电脑来控制和校准仪器。 对于自动化测试系统，我们还为传统矢量网络分析仪提供编程支持，以便集成到现有测试系统中。
自动带宽测量
特点
在脱机模式下运行 VectorVu-PC，以分析存储的数据
输出文件格式与常用 EDA 模拟工具兼容
SCPI 命令与传统矢量网络分析仪兼容
型号 频率范围 端口 动态范围 在线购买 价格
TTR503A 100 KHz - 3 GHz 两个端口，N 型母头连接头 >122 dB -
US $10,300
配置与报价
TTR506A 100 KHz - 6 GHz 两个端口，N 型母头连接头 >122 dB -
US $13,700
配置与报价
